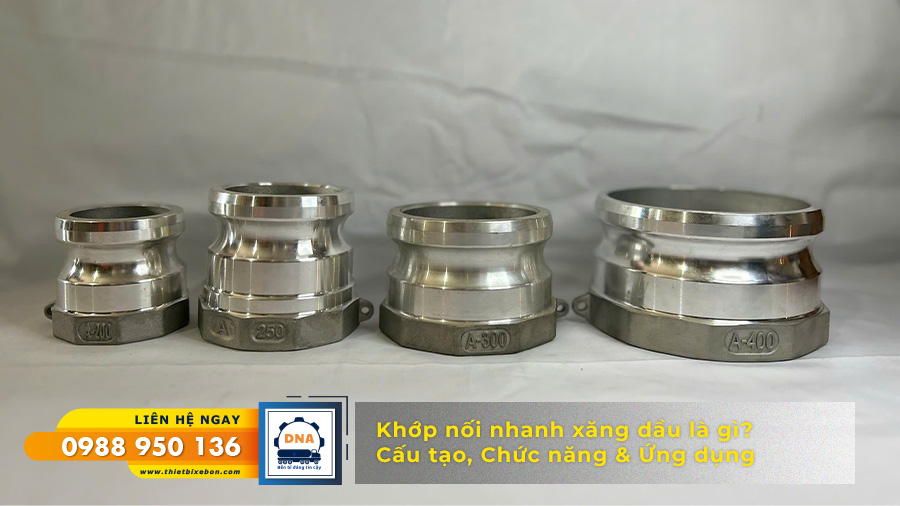

Khớp nối nhanh xăng dầu là gì?
Khớp nối nhanh xăng dầu là phụ kiện cơ khí quan trọng, thiết kế để kết nối và tháo rời nhanh chóng các đường ống dẫn xăng, dầu trong công nghiệp. Được chế tạo từ inox cao cấp (thường là inox 304 hoặc 316), chúng sở hữu khả năng chống ăn mòn, chịu áp lực và nhiệt độ cao, đảm bảo an toàn và độ bền trong môi trường xăng dầu khắc nghiệt.
Điểm nổi bật là cơ chế kết nối nhanh chóng và an toàn. Thiết kế thông minh với các kiểu dáng đa dạng (Type A, B, C, D, E, F, DP, DC) cho phép kết nối hoặc tháo rời đường ống dễ dàng mà không cần dụng cụ phức tạp, giúp tiết kiệm thời gian và công sức.
Khớp nối nhanh xăng dầu đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ, bảo vệ môi trường và an toàn lao động. Ứng dụng rộng rãi trong vận chuyển, lưu trữ, bơm rót và bảo trì hệ thống xăng dầu, cũng như trong các ngành công nghiệp khác như hóa chất, thực phẩm, dược phẩm.
Cách thức hoạt động khớp nối nhanh xăng dầu
Mặc dù có nhiều loại khớp nối nhanh xăng dầu với thiết kế khác nhau, nhưng nhìn chung, chúng đều hoạt động theo nguyên lý chung sau:
Giai đoạn kết nối:
- Lắp ghép: Đầu nối đực (adaptor) được đưa vào đầu nối cái (coupler). Hai đầu nối này được thiết kế để khớp với nhau một cách chính xác.
- Khóa: Cơ cấu khóa trên đầu nối cái (thường là chốt, bi, hoặc vòng kẹp) sẽ được kích hoạt. Cơ cấu này có thể tự động khóa hoặc yêu cầu thao tác bằng tay (như gạt cần, xoay vòng, ấn nút...). Khi khóa được kích hoạt, nó sẽ giữ chặt đầu nối đực, tạo nên sự liên kết chắc chắn giữa hai phần và đảm bảo độ kín khít, ngăn ngừa rò rỉ.
Giai đoạn tháo rời:
- Mở khóa: Người dùng thực hiện thao tác để mở khóa (ví dụ: gạt cần, xoay vòng, ấn nút...). Thao tác này sẽ giải phóng cơ cấu khóa, cho phép hai đầu nối tách rời nhau.
- Tách rời: Sau khi mở khóa, đầu nối đực có thể được rút ra khỏi đầu nối cái một cách dễ dàng.
Ví dụ về cơ chế hoạt động của một số loại khớp nối nhanh xăng dầu:
- Khớp nối camlock: Khi lắp ghép, các cam trên đầu nối cái sẽ khớp với rãnh trên đầu nối đực. Khi gạt quai khóa, các cam sẽ xoay và kẹp chặt đầu nối đực.
- Khớp nối claw coupling: Các móc khóa (claw) trên đầu nối cái sẽ bám vào các rãnh trên đầu nối đực khi được đẩy vào. Để tháo rời, người dùng cần kéo vòng khóa để nhả các móc khóa.
Các thành phần chính
Thân khớp nối:
- Đây là bộ phận chính tạo nên hình dạng và kết cấu của khớp nối.
- Thường được làm từ inox 304 hoặc 316 để đảm bảo độ bền cao, chống ăn mòn, chịu được áp lực và nhiệt độ trong môi trường xăng dầu.
+ Inox 304: Phổ biến, giá thành hợp lý, chống gỉ sét và ăn mòn tốt.
+ Inox 316: Độ bền cao hơn, chịu được môi trường axit, bazo và muối tốt hơn, thường dùng trong môi trường khắc nghiệt hơn.
Đầu nối:
- Bao gồm đầu nối đực (Adaptor) và đầu nối cái (Coupler).
- Được thiết kế để khớp với nhau một cách chính xác, đảm bảo kết nối kín khít.
- Có nhiều kiểu dáng và kích thước khác nhau (từ DN15 đến DN200) để phù hợp với các loại đường ống và ứng dụng khác nhau.
- Các kiểu dáng phổ biến: A, B, C, D, E, F, DC và DP (đuôi chuột nối ống, ren trong, ren ngoài, nắp chụp...).
Cơ cấu khóa:
- Là bộ phận quan trọng nhất, đảm bảo sự kết nối chắc chắn và an toàn giữa hai đầu nối.
Có thể hoạt động dựa trên các cơ chế khác nhau như chốt, bi, vòng kẹp, camlock, claw coupling...
Ví dụ:
+ Khớp nối camlock: Sử dụng các cam để kẹp chặt hai đầu nối.
+ Khớp nối claw coupling: Sử dụng các móc khóa (claw) để bám vào các rãnh trên đầu nối.
Gioăng làm kín:
- Được làm từ các vật liệu như cao su, silicon EPDM hoặc PTFE (Teflon).
- Có tác dụng tăng độ kín khít, ngăn ngừa rò rỉ xăng dầu, đồng thời giảm ma sát khi kết nối, giúp việc lắp ráp và tháo rời dễ dàng hơn.
Các bộ phận khác (tùy loại khớp nối):
- Quai tay: Dùng để thao tác khóa/mở khóa khớp nối.
- Vòng khóa: Dùng để siết chặt hoặc nhả cơ cấu khóa.
- Nắp đậy: Bảo vệ khớp nối khi không sử dụng.
Lưu ý:
- Các thành phần của khớp nối nhanh xăng dầu cần được chế tạo và lắp ráp chính xác để đảm bảo hoạt động hiệu quả và an toàn.
- Việc lựa chọn loại khớp nối và kích thước phù hợp với đường ống và ứng dụng cụ thể là rất quan trọng.
Ứng dụng trong ngành công nghiệp xăng dầu
Khớp nối nhanh xăng dầu đóng vai trò then chốt trong ngành công nghiệp xăng dầu, mang lại hiệu quả và an toàn cho nhiều hoạt động quan trọng. Dưới đây là những ứng dụng nổi bật:
Vận chuyển xăng dầu:
- Kết nối đường ống trên xe bồn, tàu chở dầu: Khớp nối nhanh giúp việc lắp đặt và tháo rời các đường ống trên phương tiện vận chuyển trở nên dễ dàng và nhanh chóng. Điều này đặc biệt quan trọng trong việc rút ngắn thời gian giao nhận, nâng cao hiệu suất vận chuyển.
- Kết nối nhanh với các thiết bị bơm rót: Giúp quá trình bơm rót xăng dầu từ phương tiện vận chuyển đến bồn chứa hoặc ngược lại diễn ra thuận tiện và an toàn, giảm thiểu rủi ro rò rỉ và cháy nổ.
Lưu trữ xăng dầu:
- Kết nối đường ống tại các kho chứa, trạm xăng dầu: Khớp nối nhanh cho phép kết nối linh hoạt các đường ống dẫn xăng dầu đến các bồn chứa, hệ thống lọc, và các thiết bị khác trong kho chứa.
- Hỗ trợ việc bảo trì, sửa chữa: Dễ dàng tháo lắp đường ống để kiểm tra, bảo trì hoặc sửa chữa hệ thống mà không cần cắt rời hoặc hàn nối.
Bơm rót xăng dầu:
- Kết nối các thiết bị bơm rót với đường ống: Đảm bảo sự kết nối an toàn và kín khít giữa các thiết bị bơm rót, đồng hồ đo, và hệ thống van với đường ống dẫn xăng dầu.
- Tăng tốc độ và hiệu quả bơm rót: Khớp nối nhanh giúp quá trình kết nối và tháo rời thiết bị diễn ra nhanh chóng, tiết kiệm thời gian và công sức.
Bảo trì hệ thống xăng dầu:
- Kết nối và tháo rời nhanh chóng các đường ống: Giúp việc kiểm tra, bảo trì, sửa chữa hoặc thay thế các bộ phận trong hệ thống xăng dầu trở nên dễ dàng hơn.
- Tiết kiệm thời gian và chi phí bảo trì: Nhờ khả năng kết nối nhanh chóng, khớp nối nhanh giúp giảm thiểu thời gian ngừng hoạt động của hệ thống, từ đó tiết kiệm chi phí bảo trì.
Ngoài ra, khớp nối nhanh xăng dầu còn được ứng dụng trong các hoạt động khác như:
- Lấy mẫu xăng dầu: Kết nối nhanh với các thiết bị lấy mẫu để kiểm tra chất lượng xăng dầu.
- Xử lý sự cố tràn dầu: Kết nối nhanh với các thiết bị xử lý sự cố tràn dầu để ngăn chặn ô nhiễm môi trường.
